NSK - Productos y Servicios para Máquina Herramienta
Desde taladrado y rectificado hasta torneado, plegado y fresado, existe una amplia gama de exigencias para los componentes de las máquinas utilizadas.
Los componentes de calidad de NSK cumplen con los requisitos especiales de alta velocidad y aceleración, a la vez que generan el mínimo ruido y proporcionan un movimiento preciso.
Ofrecemos el paquete completo de experiencia y servicios de ingeniería, y tenemos la solución técnica adecuada para su aplicación de máquina herramienta.
El centro de mecanizado de alta velocidad RigiMill del fabricante sueco Modig ostenta el récord mundial de fresado de alta velocidad. Durante una demostración interna, la máquina consiguió eliminar 1001 pulgadas cúbicas de chips o 16,4 litros de material sólido en un minuto. Los ejes Y y Z de RigiMill cuentan con unidades dobles de NSK con husillos a bolas HMD con refrigeración. NSK también suministra rodamientos axiales y guías de rodillos para los ejes.
Para los centros de mecanizado de la industria aeronáutica y aeroespacial, la velocidad de extracción de material es un parámetro clave porque muchos de los componentes principales, que suelen ser elementos muy grandes, como son las costillas de las alas y otros componentes estructurales, se fresan a partir de material sólido. Por ejemplo, las piezas que pesan más de 100 kg se mecanizan a partir de bloques de aluminio con un peso de 4 toneladas o más, lo que significa que el 97,5% del material debe ser eliminado.
Los clientes esperan una máxima velocidad de mecanizado
La empresa Modig Machine Tool AB en Virserum, Suecia, se encuentra muy bien situada en el exigente campo del mecanizado de alta velocidad para aluminio, titanio, acero y otros materiales compuestos. La empresa, fundada en 1947 por el abuelo del actual propietario y CEO David Modig, desarrolla y fabrica máquinas CNC de muy alto rendimiento que son utilizadas por los fabricantes aeroespaciales de todo el mundo, incluyendo Airbus, Boeing, SAAB, Sikorsky y Volvo Aero. Y, mientras que todas las máquinas Modig son conocidas por su alta velocidad y precisión, la máquina pórtico RigiMill establece nuevos estándares a este respecto.
«Uno de nuestros objetivos era desarrollar la primera máquina 2 en 1 en esta clase de rendimiento; en otras palabras, una fresadora para desbaste y acabado a alta velocidad», nos explica David Modig. «Y el segundo objetivo: RigiMill tenía que ser la fresadora más rápida del mundo».
La rigidez es el requisito principal para lograr precisión
Este objetivo no era un fin en sí mismo y el propósito no era obtener una medalla olímpica. David Modig afirma: «La industria aeronáutica está en auge y los fabricantes amplían continuamente su capacidad, por lo que queríamos poder suministrar a nuestros clientes sistemas pórtico con ciclos de mecanizado aún más cortos». El mecanizado de los componentes estructurales de una aeronave también requiere una precisión al más alto nivel, de forma que la rigidez de los ejes de la máquina es tan importante como la velocidad, o incluso más. El husillo de RigiMill, por lo tanto, utiliza unidades gemelas en los ejes Y y Z con una precisión de posicionamiento de 0,5 μm en cada caso. Los dos motores eléctricos funcionan en modo maestro/esclavo..
«Solo trabajamos con los mejores proveedores»."
Al seleccionar las unidades de accionamiento lineal para los ejes, la decisión no solo se basó en las especificaciones técnicas de los accionamientos, como explica David Modig: «Solo trabajamos con los mejores proveedores. En este caso, buscamos un proveedor de confianza que dispusiera de unidades de accionamiento dotadas de la mayor precisión posible y que también les moviera la pasión por respaldar y promover desarrollos innovadores».
Con estos criterios en mente, la elección se resolvió a favor de NSK. Y no fue una sorpresa, porque todos los modelos anteriores de centros de mecanizado Modig han sido equipados con sistemas de accionamiento NSK. En cooperación con el distribuidor autorizado sueco Acumo, los especialistas de NSK en Ratingen configuraron las unidades de accionamiento, teniendo en cuenta factores como el par, la velocidad, las fuerzas de aceleración del eje y las temperaturas generadas en las unidades de accionamiento de los husillos durante el mecanizado a alta velocidad.
Husillos a bolas para el mecanizado de alta velocidad
En estas condiciones, se constató que los husillos a bolas de la serie HMD con refrigeración de la tuerca eran la solución óptima. La serie HMD ha sido diseñada exclusivamente para su uso en aplicaciones de mecanizado de alta velocidad, alcanzando velocidades de desplazamiento de hasta 120 m/min. Con un sistema de recirculación desarrollado recientemente, fue posible aumentar el índice de velocidad d x n hasta 160.000.
La refrigeración de la tuerca aumenta la precisión
Al refrigerar la unidad de accionamiento lineal a través de la tuerca (precisamente donde se genera el calor), se consigue una mejor protección contra los aumentos de temperatura que podrían afectar a la precisión del mecanizado.
Para desarrollar esta unidad de accionamiento lineal con refrigeración optimizada, NSK tuvo que superar varios desafíos de diseño. Por ejemplo, los especialistas de la compañía tuvieron que resolver un problema causado por la refrigeración, que provocaba que el material en el cuerpo de la tuerca se contrajera y afectase a la precarga del husillo a bolas. Después de pruebas exhaustivas, los ingenieros de desarrollo de NSK desarrollaron un sistema de refrigeración que no afectaba al nivel de precarga en ningún momento durante el funcionamiento del equipo.
De un único proveedor: husillos a bolas, rodamientos y guías de rodillos
Los husillos a bolas con enfriamiento de tuercas de la serie HMD se utilizan en los ejes Y y Z de RigiMill. El eje Y tiene carrera de 1560 mm, y de 900 mm en el eje Z.
Los husillos a bolas HMD están equipados con rodamientos de bolas de contacto angular axial de la serie BSBD de NSK que fueron desarrollados precisamente para este tipo de aplicación. La configuración de doble hilera de estos rodamientos, con un ángulo de contacto de 60° es capaz de soportar cargas axiales elevadas en ambas direcciones. Al mismo tiempo, estos rodamientos ofrecen la rigidez y la precisión requeridas para la moderna maquinaria de precisión.
La solución del sistema NSK se completa con guías de rodillos RA en todos los ejes principales del RigiMill. También se caracterizan por una rigidez extrema a su máxima capacidad de carga y crean las condiciones para que los ejes del husillo funcionen sin problemas, con bajas vibraciones a pesar de las elevadas velocidades y las grandes fuerzas generadas por el mecanizado. El contacto de línea ideal del rodillo mantiene baja la fuerza de desplazamiento porque el movimiento de rotación puro del rodillo no genera más fricción en los movimientos de la unidad de desplazamiento.
Una solución global impresionante
«Los componentes de NSK y todo el sistema de accionamiento cumplen con los requisitos altamente estrictos que exigimos a nuestros proveedores», afirma David Modig. «Todos ellos aportan una importante contribución para garantizar que RigiMill no solo funcione con la mayor precisión posible, sino también a una velocidad extremadamente alta, lo que a su vez reduce los tiempos de mecanizado y el coste por pieza».
RigiMill representa una solución económica desde el punto de vista del cliente, simplemente porque puede producir más piezas estructurales de la industria aeroespacial en un tiempo determinado. Tomemos el ejemplo de una de las costillas del ala, donde el tiempo de mecanizado de 384 minutos se puede reducir a solo 74 minutos. Además, al realizar el acabado, la máquina puede producir una calidad de superficie de hasta 0,8 Ra. Las reacciones de los clientes de la compañía en la industria aeronáutica son igualmente positivas.
David Modig afirma: «Nunca hemos tenido tan buenos comentarios en el lanzamiento de una nueva serie de productos. Casi de inmediato, RigiMill ha encontrado su lugar en los planes de inversión de los principales fabricantes de aviones y sus proveedores».
El récord mundial que se estableció durante una demostración para los clientes en octubre de 2017 fue, sin duda, un factor decisivo. RigiMill consiguió eliminar 16,4 litros de material sólido en solo un minuto. El husillo estaba funcionando a velocidades de hasta 30.000 rpm gracias a un motor de 180 kW. Después de establecer este impresionante récord, los primeros pedidos llegaron rápidamente, lo que ha llevado a Modig a aumentar su capacidad de fabricación en línea con los principales fabricantes de aviones. Actualmente está en construcción un nuevo edificio de producción.
Como proveedor de sistemas, NSK ofrece guías lineales, husillos de bolas y rodamientos de super precisión .
Durante la fase de diseño, nuestros experimentados ingenieros de aplicaciones le ayudarán a seleccionar los componentes que mejorarán la eficiencia energética, la precisión y la velocidad de sus máquinas-herramienta y, por lo tanto, aumentarán la productividad de su máquina.
Las Guías de Rodillos más avanzadas, representan la culminación del desarrollo de NSK en tecnología y tribología. Gracias a su alta capacidad de carga y rigidez, la serie RA cumple con las necesidades de un gran rango de aplicaciones. >>
La Serie V1 incorpora el sellado de alto rendimiento más avanzado de NSK, que alarga la vida de funcionamiento más de cuatro veces respecto a las series convencionales. >>
Aplicando el tratamiento térmico especial TF se consigue una vida útil aún mayor, ampliando las posibilidades de diseño de máquinas más compactas y duraderas >>
La serie BSS es la próxima generación de husillos a bolas para aplicaciones que requieran alta velocidad y bajo ruido. Son silenciosos y compactos, con un rendimiento incomparable y son adecuados para un amplio rango de aplicaciones, desde translación hasta máquinas herramienta de alta velocidad. >>
La tuerca refrigerada simplifica la refrigeración del husillo para hacer Máquinas Herramienta más rápidas y precisas. Las dimensiones son idénticas a las tuercas HMD con lo que la tuerca refrigerada se puede ensamblar sin necesidad de modificar el diseño. >>
La parte interior del sellado previene la fuga de lubricante mientras que la parte exterior previene la penetración de partículas contaminantes en el interior de la tuerca. Este nuevo desarrollo mejora la capacidad de sellado y reduce la fricción >>
NSK amplia su gama de husillos con esta nueva serie totalmente compatible con la normativa internacional DIN utilizada en toda Europa >>
NSK ha desarrollado una nueva tecnología superficial denominada High Durability que reduce significativamente el desgaste en los caminos de rodadura. Incluso en condiciones inestables y difíciles muestran una resistencia al desgaste mucho mayor. La mejora de la película de aceite reduce el desgaste debido al contacto entre las bolas y el camino de rodadura. >>

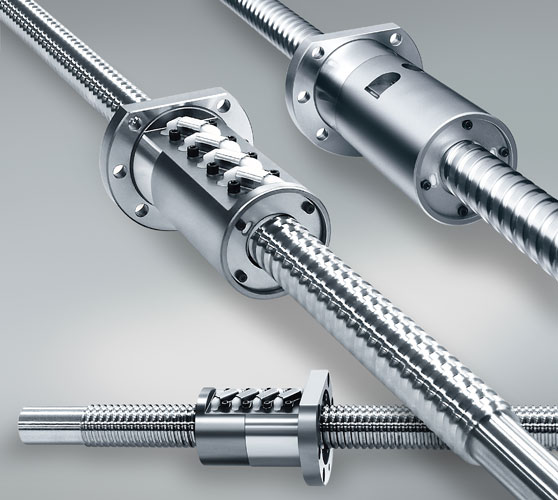

NSK ha desarrollado la Generación I de Husillos a Bolas de Alta Velocidad y Bajo Ruido, los cuales ofrecen reducción de ruido de al menos 6dBA en comparación con los husillos a bolas convencionales debido al sistema avanzado de recirculación. En la Generación II, se ha reducido el ruido de rodadura y se ha aumentado la velocidad al menos un 40% >>
Diseñados para proporcionar una gran precisión, elevada velocidad de giro, y una gran rigidez. Los rodamientos de Super Precisión permiten una mayor precisión de funcionamiento, debido a nuestro proceso de producción, con las últimas tendencias en maquinaria y una experta plantilla de trabajadores >>
Desarrollados para operar a alta velocidad junto a elevada rigidez >>
Rodamientos de apoyo para husillos capaces de posicionar con precísión una pieza o una parte de la máquina de forma rápida y eficiente >>
Rodamientos de Bolas de Contacto Angula de Utra Velocidad con un nuevo diseño de jaula “SURSAVE" para los ejes principales de los cabezales de Máquina Herramienta. Esta jaula también se emplea en las serie de rodamientos de contacto angular NSKROBUST: bajos NRRO, reducción de la generación de calor y mayor rendimiento a alta velocidad >>
Altas velocidades, operaciones de varios turnos o de arranque/parada, alto nivel de contaminación por abrasivos, uso de refrigerantes y lubricantes, y una amplia gama de materiales - los productos de alta precisión de NSK destacan por ofrecer una precisión de acabado insuperable, incluso en estas condiciones. Permiten velocidades ultra altas, trabajan de forma extremadamente fiable y precisa y además son silenciosos, lo que significa que cumplen todos los requisitos para una calidad de mecanizado óptima y rentable.
Los nuevos materiales y componentes patentados por NSK, extremadamente resistentes al desgaste, mejoran aún más el rendimiento de sus máquinas.
Rodamientos de Bolas de Contacto Angula de Utra Velocidad con un nuevo diseño de jaula “SURSAVE" para los ejes principales de los cabezales de Máquina Herramienta. Esta jaula también se emplea en las serie de rodamientos de contacto angular NSKROBUST: bajos NRRO, reducción de la generación de calor y mayor rendimiento a alta velocidad >>
La tuerca refrigerada simplifica la refrigeración del husillo para hacer Máquinas Herramienta más rápidas y precisas. Las dimensiones son idénticas a las tuercas HMD con lo que la tuerca refrigerada se puede ensamblar sin necesidad de modificar el diseño. >>
NSK amplia su gama de husillos con esta nueva serie totalmente compatible con la normativa internacional DIN utilizada en toda Europa >>
Las rectificadoras modernas, como las cilíndricas, las superficiales, las de herramientas y las de plantilla, se utilizan para procesar una amplia gama de piezas de trabajo. Tienen que mantener tolerancias y valores de rugosidad muy precisos. Con el tiempo, los lubricantes y refrigerantes utilizados se contaminan. Esto provoca un fuerte desgaste abrasivo de los componentes de la máquina.
Los compactos y robustos husillos a bolas de la serie BSS, junto con el innovador concepto de sellado X1 de NSK, garantizan movimientos de baja fricción y los rodamientos de bolas de contacto angular sellados de alta velocidad aseguran el funcionamiento fiable de las rectificadoras. Como resultado, los intervalos de servicio pueden ser sustancialmente extendidos, reduciendo los costes de mantenimiento.
El nuevo concepto de sellado de NSK X1 proporciona un sellado interior y exterior altamente efectivo pra husillos a bolas. >>
NSK ha desarrollado la Generación I de Husillos a Bolas de Alta Velocidad y Bajo Ruido, los cuales ofrecen reducción de ruido de al menos 6dBA en comparación con los husillos a bolas convencionales debido al sistema avanzado de recirculación. En la Generación II, se ha reducido el ruido de rodadura y se ha aumentado la velocidad al menos un 40% >>
NSK ha desarrollado una nueva tecnología superficial denominada High Durability que reduce significativamente el desgaste en los caminos de rodadura. Incluso en condiciones inestables y difíciles, muestran una resistencia al desgaste mucho mayor. La mejora de la película de aceite reduce el desgaste debido al contacto entre las bolas y el camino de rodadura. >>
Para que los tornos alcancen el mayor rendimiento posible de material sin tiempos de inactividad son necesarios productos de alta precisión de movimiento y fiables.
La alta rigidez y capacidad de carga de las guías lineales y los rodamientos de precisión de NSK preparan el terreno para una larga vida útil, lo que se traduce en una mayor productividad para sus máquinas de torneado.
La serie BSS es la próxima generación de husillos a bolas para aplicaciones que requieran alta velocidad y bajo ruido. Son silenciosos y compactos, con un rendimiento incomparable y son adecuados para un amplio rango de aplicaciones, desde translación hasta máquinas herramienta de alta velocidad. >>
NSK amplia su gama de husillos con esta nueva serie totalmente compatible con la normativa internacional DIN utilizada en toda Europa >>
Aplicando el tratamiento térmico especial TF se consigue una vida útil aún mayor, ampliando las posibilidades de diseño de máquinas más compactas y duraderas >>
Las máquinas de descarga eléctrica para aplicaciones de alta precisión requieren componentes mecánicos de alta precisión. Los husillos de bolas de NSK y los rodamientos de soporte de husillo, así como las guías lineales, ayudan a que el proceso de electroerosión sea seguro y también son ideales para altas velocidades de desplazamiento. Con su diseño compacto, son perfectos para ofrecer precisión en espacios reducidos.
Las Guías de Rodillos más avanzadas, representan la culminación del desarrollo de NSK en tecnología y tribología. Gracias a su alta capacidad de carga y rigidez, la serie RA cumple con las necesidades de un gran rango de aplicaciones. >>
NSK ha desarrollado una nueva tecnología superficial denominada High Durability que reduce significativamente el desgaste en los caminos de rodadura. Incluso en condiciones inestables y difíciles, muestran una resistencia al desgaste mucho mayor. La mejora de la película de aceite reduce el desgaste debido al contacto entre las bolas y el camino de rodadura. >>
La demanda de una conversión de energía cada vez más eficiente está llevando a conceptos de accionamiento electromecánico en diversas ramas de la industria. El proceso de manipulación del metal, es decir, la estampación, el conformado y el curvado, tiene un gran impacto en el diseño de los componentes mecánicos.
Las guías lineales, los husillos de bolas y los rodamientos están sustituyendo a las soluciones de accionamiento hidráulico porque gestionan el consumo energético y ayudan a reducir significativamente los ejes de accionamiento. Los husillos de bolas refrigerados de NSK también aumentan la cantidad de calor que se transfiere.
Las máquinas que utilizan productos NSK son las máquinas láser, las plegadoras, las prensas o los punzones.
.
La Series de Guías Lineales NH y NS ofrecen la máxima precisión combinada con una extrema capacidad de carga >>
Hoy en día, los requisitos se aceleran rápidamente y la industria apunta a maximizar operaciones sin mantenimiento para generar la mayor eficiencia. La unidad de NSK K1-L ha sido diseñada para proporcionar un nivel completamente nuevo de lubricación de gran duración. >>
La serie LPR/PR puede venir con o sin la unidad de lubricación K1 de NSK >>
NSK presentará una nueva serie de husillos a bolas en los que la tuerca y el eje pueden combinarse libremente. Estos husillos cumplen la normativa DIN 69051 o ISO 3408 standards. >>
Husillos a bolas serie BSS de baja rumorosidad. Silenciosos y compactos, ofreciendo un rendimiento a alta velocidad sin precedentes. Los husillos a bolas de la serie BSS son apropiados para un amplio abanico de aplicaciones, desde transporte de equipo hasta máquina herramienta. >>
Husillos a bolas serie HTF-SRC de alta velocidad y alta capacidad de carga. La nueva generación de husillos a bolas para aplicaciones de alta carga es la evolución del exitoso husillo de alta carga HTF. >>
Rodamientos de apoyo para husillos capaces de posicionar con precísión una pieza o una parte de la máquina de forma rápida y eficiente >>
La serie NSKTAC-HR ha sido desarrollada para soportar husillos de bolas trabajando bajo altas cargas. La nueva serie NSKTAC-HR permite al usuario mantener una alta capacidad de rendimiento con un menor diámetro en el final del eje roscado. Esto le permitirá tener una presión de contacto puntual razonable en el anillo interior del rodamiento. >>
Aplicando el tratamiento térmico especial TF se consigue una vida útil aún mayor, ampliando las posibilidades de diseño de máquinas más compactas y duraderas >>
NSK amplia su gama de husillos con esta nueva serie totalmente compatible con la normativa internacional DIN utilizada en toda Europa >>
Los husillos son el corazón de toda máquina y el rodamiento es el corazón del husillo. Por lo tanto, el fabricante del husillo debe confiar en la calidad y el rendimiento del rodamiento.
La serie ROBUST de Rodamientos de una hilera de Rodillos Cilíndricos de Altas Prestaciones para Centros de Mecanizado en funcionamiento a ultra velocidad y con mínimo incremento de la temperatura. >>
Las Series ROBUST permiten una menor generación de temperatura, una mayor estabilidad dimensional, una mayor resistencia al desgaste y baja rumorosidad. Esto garantiza que las Máquinas Herramienta puedan trabajar a mayor velocidad, incrementar la productividad y reducir los costos energéticos. >>
Acero de elevada resistencia a la temperatura y al desgaste obtenido a partir de las últimas tecnologías de NSK en Materiales y Tratamientos Térmicos. >>
Lubricación por Aceite/Aire funciona como una lubricación segura, económica y libre de contaminación para rodamientos de Super Precisión. >>
Rodamientos de Bolas de Contacto Angular de Utra Velocidad con un nuevo diseño de jaula “SURSAVE" para los ejes principales de los cabezales de Máquina Herramienta. Esta jaula también se emplea en las serie de rodamientos de contacto angular NSK ROBUST: bajos NRRO, reducción de la generación de calor y mayor rendimiento a alta velocidad >>
Los rodamientos de bolas de contacto angular sellados se requieren a menudo para aplicaciones de herramientas motorizadas. Los rodamientos de bolas de contacto angular de NSK se suministran con lubricación de por vida para garantizar que no sea necesario ningún tipo de mantenimiento, algo esencial en este contexto.
Rodamientos sellados – libres de contaminación, antes y durante su funcionamiento, a la vez que ofrecen un alto nivel de mecanización. >>
Los rodamientos tienen que soportar cargas y altas temperaturas, funcionamiento en varios turnos o funcionamiento de arranque y parada. Los rodamientos de bolas de contacto angular de NSK son la solución ideal para las torretas de herramientas para la máquina herramienta
Solución de Calidad Total:
Rodamientos estándar para husillos, rodamientos de bolas de contacto angular NSKHPS, rodamientos de rodillos cónicos y rodamientos de rodillos cilíndricos.
NSK lanza ACOUS NAVI™ Condition Monitoring & Diagnostic Software para FIELD System
ACOUS NAVI es una solución completa diseñada para supervisar el estado de funcionamiento de los componentes de las máquinas y detectar o predecir signos de daño o deterioro. Se ofrece a los clientes como una aplicación que puede instalarse en un PC o como una solución preinstalada en un hardware específico.
El ACOUS NAVI line-up incluye tres versiones principales para supervisar y diagnosticar el estado de los rodamientos, los husillos de bolas y las guías lineales.
